光學文章
光功率計使用方法和圖解說明

發布時間： 2021-12-30 　 瀏覽次數: 　 作者：邁昂科技

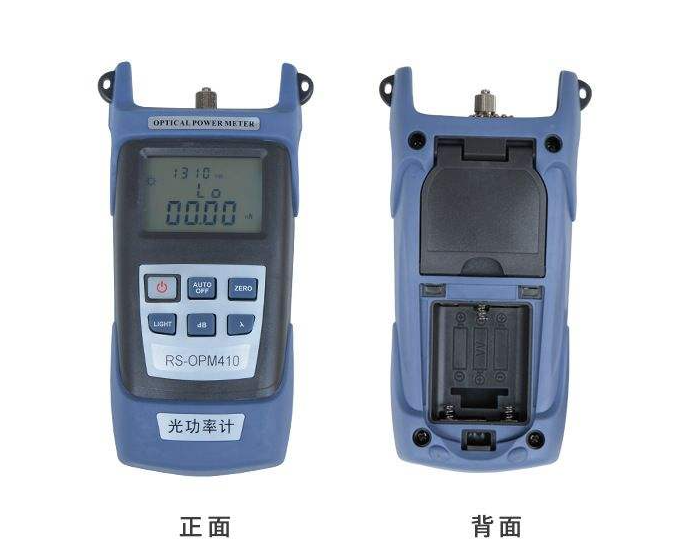

什么叫光功率計

光功率計（opTIcalpowermeter）指的是用于測量絕對光功率或通過一段光纖傳輸?shù)墓夤β氏鄬p耗的儀器。在光纖傳輸系統中，測量光功率是最基本的，非常像電子學中的萬用表；在光纖傳輸測量中，光功率計是重負荷常用表。通過測量發射端機或光網絡的絕對功率，一臺光功率計就能夠評價光端設備的性能。用光功率計與穩定光源組合使用，則能夠測量連接損耗、檢驗連續性，并幫助評估光纖傳輸鏈路傳輸質量。


特點
全新的用戶自校準功能
超常電池使用壽命
使用通用的5號電池，長達240小時的連續工作時間
線性（mW）和非線性（dBm）指標同時顯示
獨到的通用接口設計
FC/SC/ST等接口通用，無需復雜轉換
快速響應，無需預熱
可選擇的自動關機功能
可選擇開關的背光顯示
光功率計快速基礎教程

光功率計快速基礎教程


一、按鍵說明
1、DET刪除數據鍵：刪除測量過的數據
2、dBm/WREL鍵：測量結果的單位轉換，每按一次此鍵，顯示方式在“W”和“dBm”之間切換
3、λLD鍵：作為光源模式時，1310mm和1550mm波長轉換，常用1310mm
4、λ/+鍵：6個基準校準點切換，有6個基本波長校準點：850nm、1300nm、1310nm、1490nm、1550nm、1625nm。
5、SAVE/-鍵：儲存測量數據
6、LD鍵：光功率計與光源模式轉換

POWER鍵：電源開關。


二、操作方法：
光功率計的IN口代表輸入口，在光功率計的接受模式下使用此口
光功率計的OUT口代表輸出口，在光功率計的光源模式下使用此口
需注意：此借口使用FC借口的尾纖
光功率計設置：使用LD鍵設置為光源模式，波長為1310mm，使用輸出OUT口

光功率計設置：使用LD鍵設置為接受模式（光功率模式），用dBm/WREL鍵切換單位查看結果，并用SAVE/-鍵儲存測量結果。光纖傳輸具體能夠允許衰耗多少要看實際情形，一般來說允許的衰耗為15-30db左右。如果兩端為信息網絡設備，測量結果為-15db—28db為可使用的光通道，測量距離在30km以內，準確度高。


三、注意事項：
1.任何情況下不要眼睛直視光功率計的激光輸出口，對端接入光傳輸設備同樣不要用眼睛直視光源。這樣做會造成永久性視覺燒傷。
2.裝電池的光功率計長期不用取出電池，可充電的光功率計每個月必須充放電一次。
3.使用時保護好陶瓷頭，每三個月用酒精棉清潔陶瓷頭一次。
