- 名稱：Venable 5140頻率響應分析儀
- 型號：5140
- 品牌：Venable
- 描述：新型的Venable5140經濟型頻率響應分析儀（FRA），電源環路分析儀，環路分析儀，相位增益分析儀，頻率特性分...
服務熱線：0755-86185757

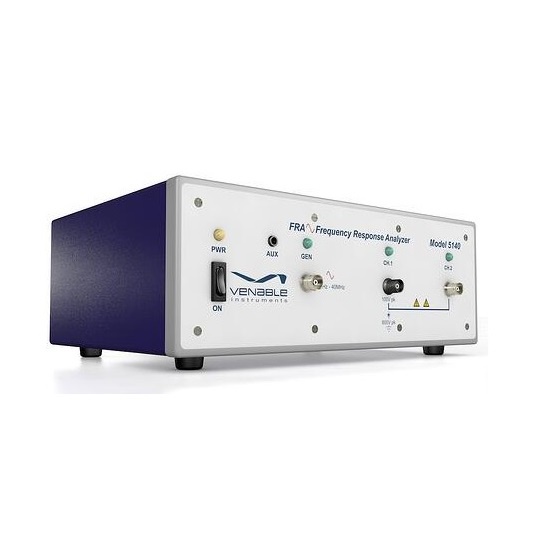

新型的Venable5140經濟型頻率響應分析儀（FRA），電源環路分析儀，環路分析儀，相位增益分析儀，頻率特性分析儀兼具可攜帶性和可購性，Venable5140 型號是現場工程師的絕佳選擇，穩健、輕便并且耐用，可攜帶到偏遠地點進行穩定性檢測和測量，小型 Venable5140 型號，僅重4磅，給在外奔波的工程師配備了所有必備零部件，保證全面的檢測和測量性能。
Venable5140經濟型頻率響應分析儀將新的混合信號技術和先進的 DSP 結合，提供通用檢測和分析功能。單個和綜合的硬件和軟件系統有許多復雜的檢測功能，頻率范圍（1Hz~40MHz）,并帶有一個隔離 600Vpk 的輸入通道。
Venable5140帶有適配自身版本的 Venable 著名的 K-Factor 軟件，即 5140 型號 Stability Analysis?。作為完備、精確、便攜的相位/增益和阻抗測量系統。
Venable5140通過符合行業標準的 USB2.0/IEE-488（GPIB）接口運行，帶有ExcelTM 和離線數據處理格式的文本文件。
Venable 儀器采用新的 CPLD 技術，發動專用處理器，進行數據采集和分析。一個單獨的處理器能運作所有通信功能。SDRAM的存儲驅動了最佳性能，處理器和模擬硬件能同時緩沖。5140能在雙輸入通道內同時進行模擬分析，可靠捕捉所有數據。
Venable5140還可以很好的替換業內常見的Venable3120產品（已經停產）。
Venable，超過 30 年走在穩定性分析的前列，堅持不懈地為需要檢測和測量的客戶提供前沿的儀器和分析軟件。
主要技術指標：
|
|
Venable5140，雙通道，40MHz
|
|
發生器
|
|
|
頻率范圍
|
1Hz – 40MHz（正弦波）
|
|
交流振幅
|
10mV – 10V
|
|
直流偏置
|
±10V，10mV 步進
|
|
模式
|
單頻率，對數，線性掃描步進
|
|
對數掃描
|
0.1~2000 步進/十位; 1 Hz-40MHz 步進
|
|
輸出振幅壓縮
|
通過 Venable 軟件伺服動態調整輸出，維持恒定輸入水平
|
|
輸出阻抗
|
50 ohms
|
|
輸出配置
|
單端接地
|
|
分析儀
|
|
|
測量頻率范圍
|
1Hz ~ 40MHz
|
|
輸入配置
|
Ch.1 單端浮動（600V）
|
|
輸入阻抗
|
1 Meg ohm
|
|
測量精確度
|
增益 ±0.03dB + .1dB/MHz; 相位 ±0.4deg + 1 deg/MHz
|
|
測量技術
|
窄頻帶 DFT
|
|
延遲時間：
|
0-100sec
|
|
集成時間：
|
20msec-100ksec
|
|
集成循環：
|
1-9999 循環
|
|
輸入耦合
|
直流，自動直流補償取消
|
|
輸入范圍
|
7 范圍內 10mV~10Vpk 全標度，自動設定范圍
|
|
動態范圍
|
120dB
|
|
CMRR/IMRR
|
120dB
|
|
最大輸入
|
±100Vpk
|
|
最大輸入耐壓
|
±100Vpk
|
|
超量警報
|
LED 指示燈
|
|
校準
|
NIST 標準
|
|
系統
|
|
|
計算機接口
|
USB2.0，GPIB接口
|
|
輔助輸出
|
12Vdc/400mA 4.8W 適配器
|
|
應用軟件
|
Venable穩定性分析軟件，兼容Windows 7/8/10
|
|
真實顯示更新時間
|
每個點均會照捕獲標繪
|
|
數據分析
|
增益余量，相位余量，阻抗；零部件：R,L,C,Z
|
|
供電要求
|
90~264Vac, 48~62Hz, 30VA, 240VDC, 24W(Min)
|
|
重量/尺寸
|
4 Lbs. – 9.8”x9.8”x3.2”
|

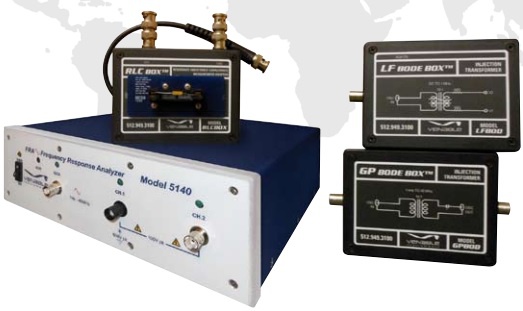

訂貨信息：
-
5140 1Hz-40MHz經濟型頻率響應分析儀
-
470-50 輸入輸出阻抗套件， 最大電流50A
-
470-100 輸入輸出阻抗套件， 最大電流100A
-
RLC RLC測量套件（含測試軟件及測試夾具）
-
GPBODE 1KHz-10MHz 通用波特盒（可用頻率200Hz -40MHz) , 隔離電壓600Vrms , 10:1 衰減
-
LFBODE DC-1MHz低頻波特盒（可用頻率DC-2.2MHz), 隔離電壓1.4KVrms, 10:1衰減
-
J2120A 10Hz-10MHz 線路注入器，最大50Vdc輸入，最大電流5A （PSRR測試用）
-
J2121A 100Hz-1MHz 高功率線路注入器，最大400Vdc輸入，最大電流20A （PSRR測試用）
